DMU分析
CATIA DMU 优势
- 使组织（从市场营销到设计到维护）能够使用可配置的3D模型进行实时协作。
- 在测试替代设计期间快速验证产品变体。
- 开发团队可以将产品信息转换为商业智能，从而改善整个企业价值链中的决策制定和产品质量。
角色/功能
DMU导航器
使用最佳的可视化，导航和通讯工具执行高级协作DMU审查，打包和预组装：
- 支持大量2D和3D格式，实现DMU检查的最佳2D观看和3D导航。
- 通过支持2D和3D注释，图形比较和超链接创建，促进DMU协作审核。
- 借助会议功能，可以从不同位置进行同一项目审阅的协作。
- 提供高级的可视化，仿真，分析和产品综合功能，包括通过与其他DMU产品的本地集成进行完全身临其境的设计审查。
- 支持通过HTML格式的报告创建发布，支持命令自动化，以提高用户工作效率。
- 与ENOVIAVPM和ENOVIA V5 VPM解决方案集成以促进业务实践。
DMU空间分析
使用高级干涉检测和分析，出色的截面分析，测量，距离分析和3D几何比较工具，可以执行最佳DMU验证：
- 检查交互式或批处理模式下的干扰是否包含大量数据，分析并存储结果。
- 比较3D几何体，在专用查看器中可视化结果，保存结果以供重用，在3D比较中执行切片，并在切片上进行测量。
- 提供距离和频段分析工具。 提供产品，零件和特征之间以及之间的一组精确测量。
- 与其他DMU产品集成，可进行运动仿真的距离分析和切片结果的动画。
- 允许通过VB访问进行自动化，以进行冲突，距离和带分析以及分段。
DMU配件模拟器
定义，模拟和分析组装/拆卸操作，以进行数字产品验证和动画制作：
- 定义在拆卸过程中要移动的对象，生成拆卸轨迹，避免碰撞并遵守角度限制。
- 通过视觉反馈交互式地模拟对象的轨迹，动态分析模拟轨迹以验证其可行性。
- 与其他DMU产品集成以实现仿真组合。
- 生成有关装配中空间预留的有用信息，使设计人员在考虑维护可行性的同时修改数字模型。
- 提供复杂的模拟工具，以增强所有项目成员之间的协作并生成引人注目的营销材料，例如视频。
DMU运动仿真器
定义，模拟和分析各种规模的数字模型的机制：
- 根据ASD中定义的机械装配约束条件自动生成机械装置，从而定义机械装置，模拟机制运动以验证机制。
- 通过检查极限和干扰并计算最小距离，利用视觉反馈动态分析机构运动
- 生成有用的信息，例如迹线和扫掠的体积，以便在进行进一步的设计修改时加以考虑。
- 允许通过Visual Basic宏编程自动进行机制创建和模拟。
- 模拟和分析涉及任何多CAD零件的机制。
DMU优化器
创建产品或装配体的替代表示形式，以减小尺寸或创建几何形状，以更好地适应特定环境：
- 创建零件（或装配体）的精确表示，同时仅通过保留其外部表示来减小其尺寸（剪影）。
- 通过将网格简化到用户选择的精度级别，简化零件的表示，通过结合Optimizer命令优化了数字模型管理。
- 将曲面转换为体积进行逼真的数字模型分析
- 考虑安全边距、执行空间保留，生成振动部件的最大整体包裹范围。
- 通过可视化自由空间促进装配中的进一步分析和设计； 通过保存和重用它们以进行有效的DMU审查和分析来管理不同的表示形式。
DMU-工程分析评论
提供易于使用的功能，以可视化并执行DMU对工程分析研究的评论：
- 非专家的分析结果的访问。
- 分析结果的动画。
- 自动生成详细报告。
- 高级DMU审查。
DMU紧固审查
提供高级紧固件技术验证和文档编制功能：
- 提供一套全面的工具来验证紧固件。
- 实现完整的紧固件文档创建。

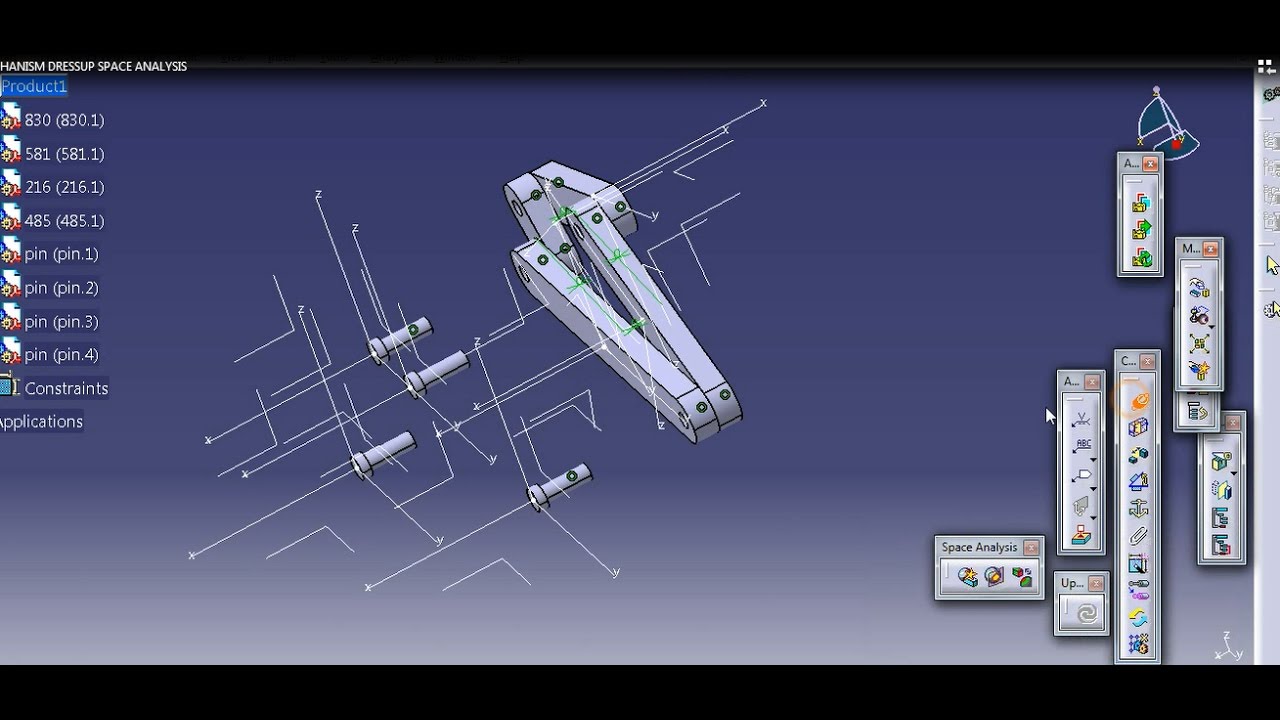

CATIA-DMU空间工程助理
通过在并发环境中主动检查设计修改的影响，缩短设计周期和遵守规则，从而确保公司设计的一致性：
- 在并发设计环境中执行干扰分析。
- 存储干扰分析结果以供重用。

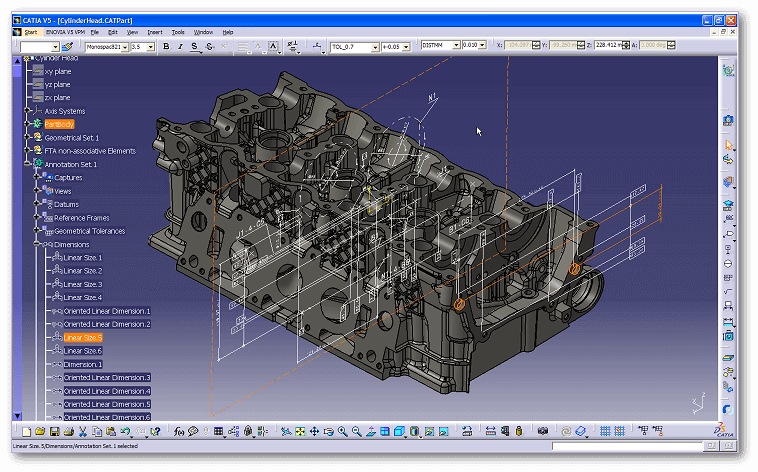

DMU尺寸和公差审查
可视化，查询和过滤机械尺寸和公差信息：
- 2D和3D可视化数字模型中的曲面之间的公差。，按条件，元素和/或功能过滤显示。
- 完整的双向关联，介于标注和公差标注，几何元素和特征之间。
- 通过CATIA CADAM第4版中使用FD＆T功能设计的数据的支持，保留现有的客户投资。
- 与ENOVIA DMU系列产品的完全集成受益。
- OLE支持，可在办公文档（例如维护文档）中利用多个组件属性。
- 以VRML 1.0格式保存FD＆T文档，以在标准浏览器中进行查看和分发。
- 支持CATIA V5R5（FT1）中宣布的CATIA V5 FD＆T批注。
人体创建
在数字模型环境中创建和操作准确的标准数字人体模型，以便在产品生命周期的早期进行关键的人与产品交互分析：
- 定义人体模型的姿势和位置，以进行人体模型的操作。
- 分析人体模型的愿景，以便更好地了解操作员在任务环境中将看到的内容。
- 模拟人类的运动及其与虚拟产品的交互。
- 实现快速的静态和动态仿真以及人与产品交互的分析。
- 当以多种CAD格式定义了产品设计数据时，可以进行人与产品的交互分析。

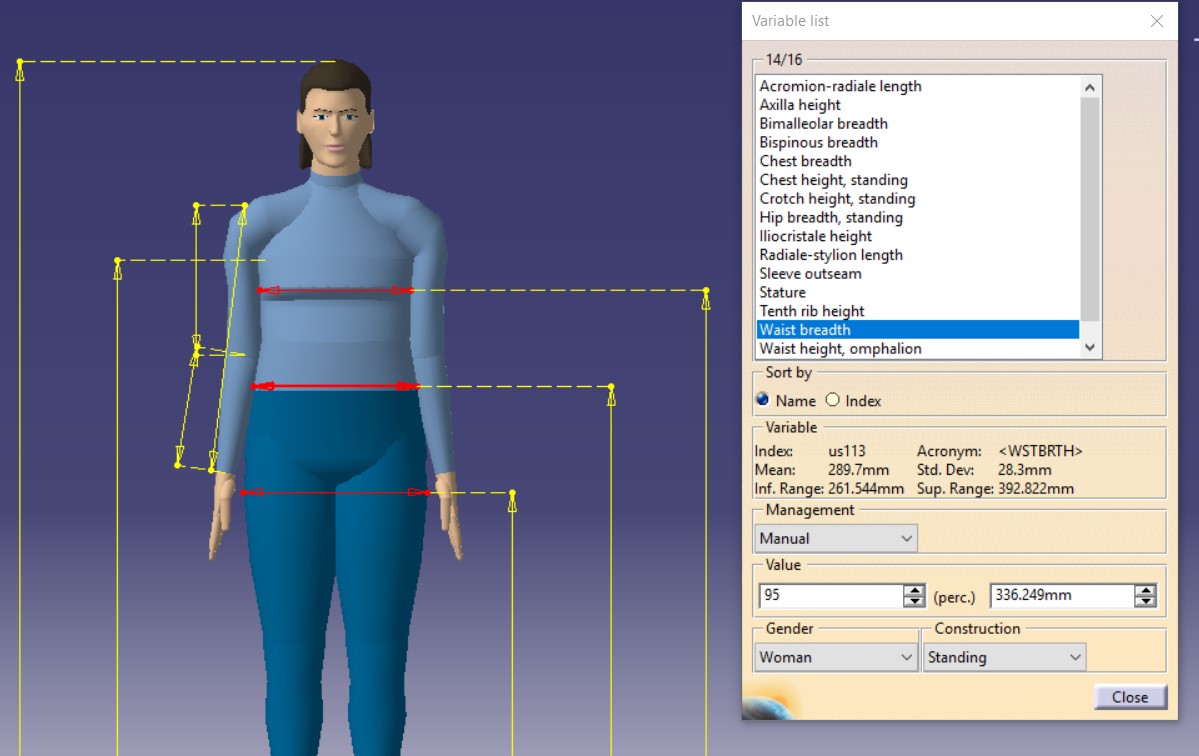

人体测量编辑器
创建详细的数字化人员以进行高级人为因素分析和全球目标受众适应：
- 作为Human Builder 2的附加产品，它可以利用Human Builder 2的所有功能，并提供高级的详细数字化人工创建工具。
- 自定义所有人体模型人体测量学变量，以进行用户特定的人体建模。
- 创建边界人体模型，为真正的目标受众提供住宿。
- 分析人体测量学变量之间的关系。
- 与Knowledgeware集成以进行人体测量管理。

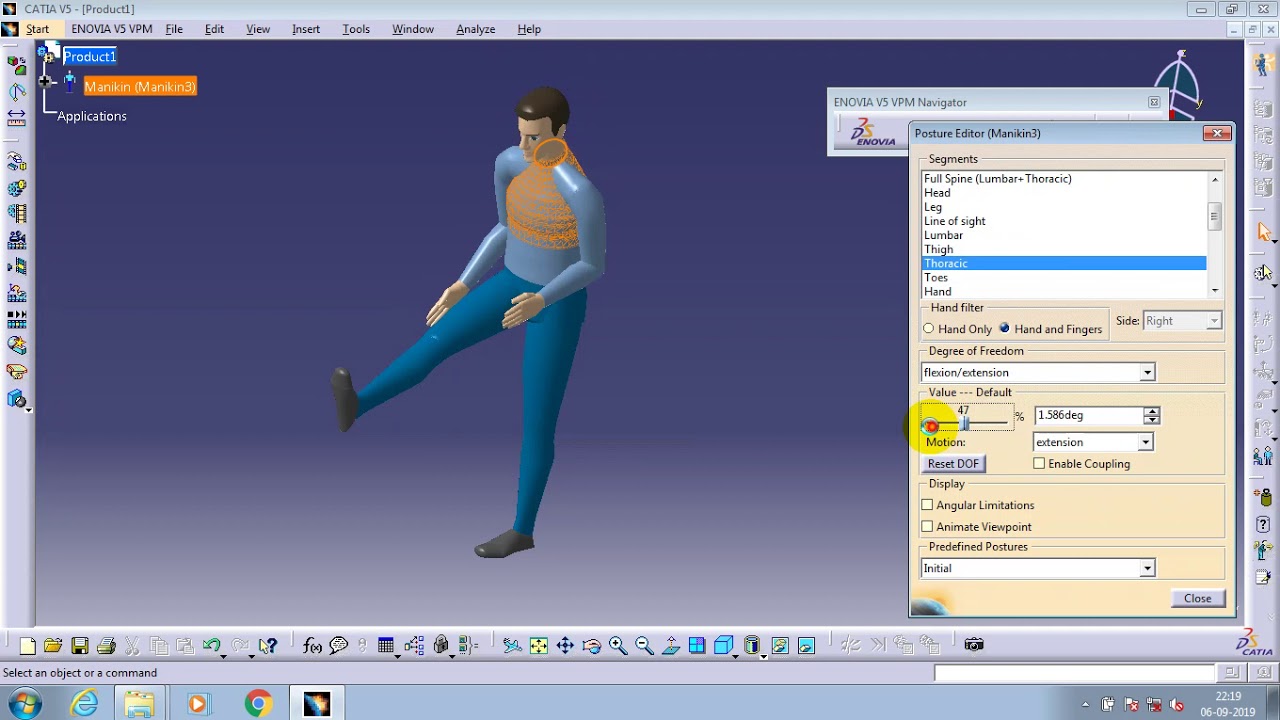

人体姿势分析
检查、评分和迭代整个身体和局部姿势，以在开发新产品的过程中确定操作员的舒适度和性能:
- 作为Human Builder 2的附加组件，带来了用于分析人体姿势的高级工具。
- 通过定义合适的人体运动范围（舒适度或精确度）来创建自定义的舒适感库。
- 根据首选的运动区域对姿势进行评分并对其进行迭代以优化姿势。
- 执行自动最佳姿势查找。 支持已发布的舒适度数据库以进行姿势分析。

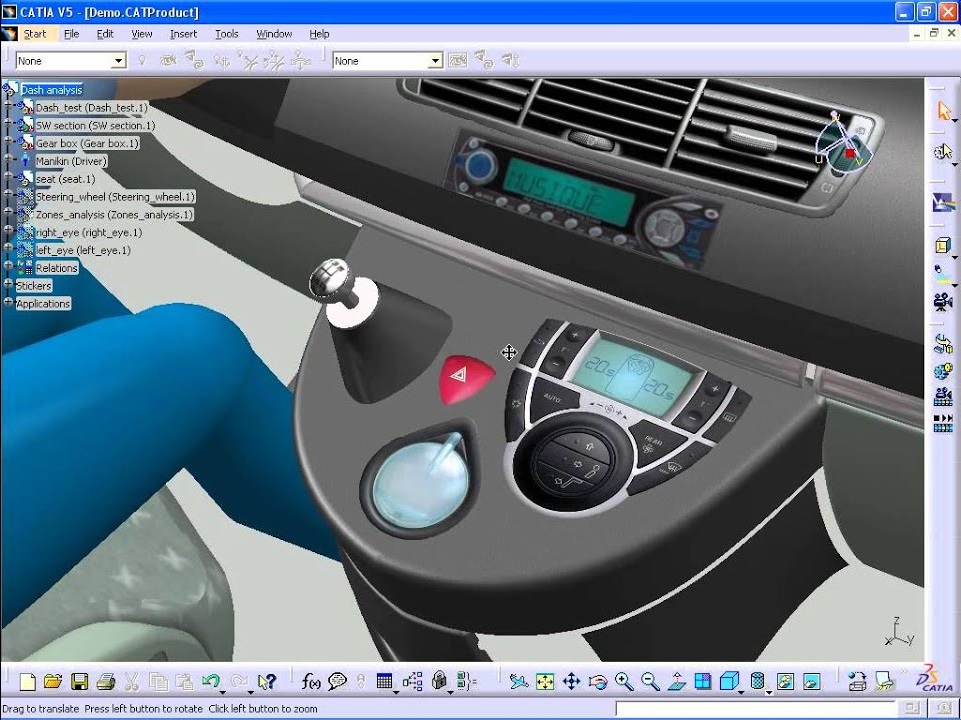

人类活动分析
通过广泛的工具和方法专门分析人体模型如何与虚拟环境中的对象进行交互，从而最大程度地提高人类的舒适度，安全性和性能：
- 充分利用Human Builder 2（HBR）的所有功能，并提供用于舒适性，安全性和性能分析的高级工具。
- 允许使用NIOSH 81和91标准方程式分析提升，降低和搬运任务。
- 允许快速上肢评估（RULA），以快速直观地分析手臂位置。
- 允许使用SNOOK＆CIRELLO标准方程式分析推拉任务。
